"공작새 깃털의 화려한 색상, 나노 3D프린팅으로 구현 성공"

한국전기연구원 표재연 박사팀, 3차원 회절격자 제작 기술 세계 첫 개발 3D프린팅으로 빛의 경로 제어…첨단 디스플레이 기술 활용 가능 신기술

[창원=뉴시스] 홍정명 기자=나노 3D프린팅 기술을 기반으로 첨단 디스플레이용 회절격자 제작 기술 개발에 성공한 한국전기연구원 표재연 박사(맨 오른쪽) 연구팀.(사진=한국전기연구원 제공) 2023.08.07. [e-mail]

[창원=뉴시스] 홍정명 기자 = 한국전기연구원(KERI)은 표재연 박사가 이끄는 스마트 3D프린팅 연구팀이 '나노 3D프린팅 기술'을 기반으로, 빛의 경로를 제어할 수 있는 3차원 회절격자(Diffraction grating) 제작 기술을 세계 최초로 개발했다고 7일 밝혔다.

카멜레온의 변화무쌍한 피부색이나 공작새의 아름다운 깃털 색의 물리현상을 나노 3D프린팅으로 구현하는 데 성공한 것이다.

이는 자연에서 관찰되는 구조색(structural color)의 원리를 첨단 투명 디스플레이나 증강현실(AR) 장치 등에 활용할 수 있는 신기술이다.

빛은 파장 수준의 작은 미세구조(머리카락 두께의 1/100~1/1000)를 만나면 회절(Diffraction, 빛이 장애물을 만나면 휘어져 돌아나가거나 구멍·틈을 통과해 넓게 퍼져나가는 현상)하여 경로가 바뀐다.

이때 미세구조에 규칙성이 있다면 회절에 의해 특정 파장의 빛만을 반사하여 색상을 낼 수 있는데, 이를 ‘구조색’이라고 한다.

자연에서 관찰되는 예로, 카멜레온의 피부색은 여러 색소에 의한 것이 아니라 피부의 미세구조를 변화시켜 구조색이 변화하는 것이고, 공작새의 깃털은 내부 미세구조의 특징적인 배열로 인해 아름다운 구조색이 보이는 것이다.

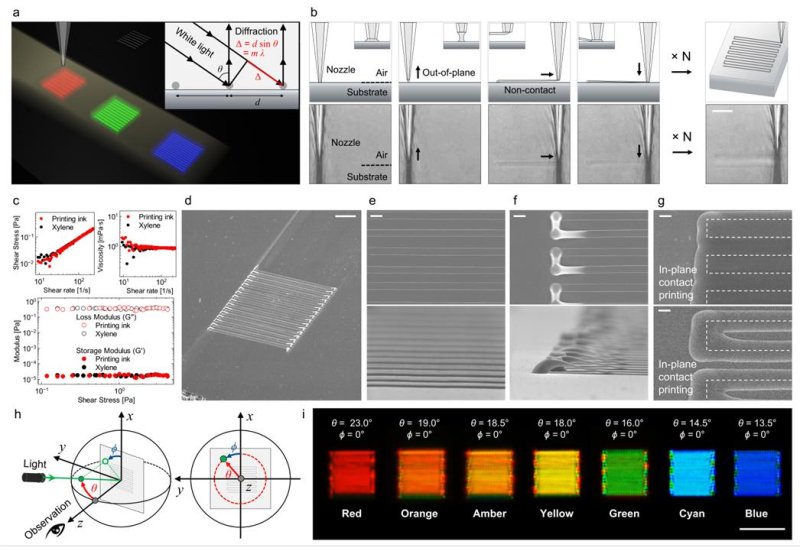

[창원=뉴시스] 한국전기연구원 표재연 박사팀이 개발한 ‘3차원 회절격자’ 구조와 원리, 각도에 따라 달라지는 구조색상.(그림=한국전기연구원 제공) 2023.08.07. [e-mail]

KERI의 이번 연구 성과는 구조색을 정교하게 제어할 수 있는 '회절격자'를 나노 3D프린팅 기술로 구현한 것이다.

회절격자는 빛의 회절을 제어하는 목적으로, 평행선 등 미세구조를 규칙적으로 배열시킨 장치다.

여기에 빛을 비추면 파장에 따라 빛이 다른 경로로 반사되어 구조색이나 스펙트럼이 발생된다. 즉, 3D프린팅 기술을 활용해 빛을 제어하여 염료 없이 자연의 아름다운 구조색을 정밀하게 구현하는 기술이다.

파장이 머리카락 두께의 1/1000 수준에 불과한 빛의 회절을 제어하기 위해서는 아주 미세한 회절격자가 필요하다.

세계 최고 수준의 나노 3D프린팅 기술을 보유한 KERI 표 박사팀은 '수평 인쇄(Lateral printing)'라는 새로운 접근 방법으로 고밀도의 나노선 회절격자를 인쇄하는 데 성공했다.

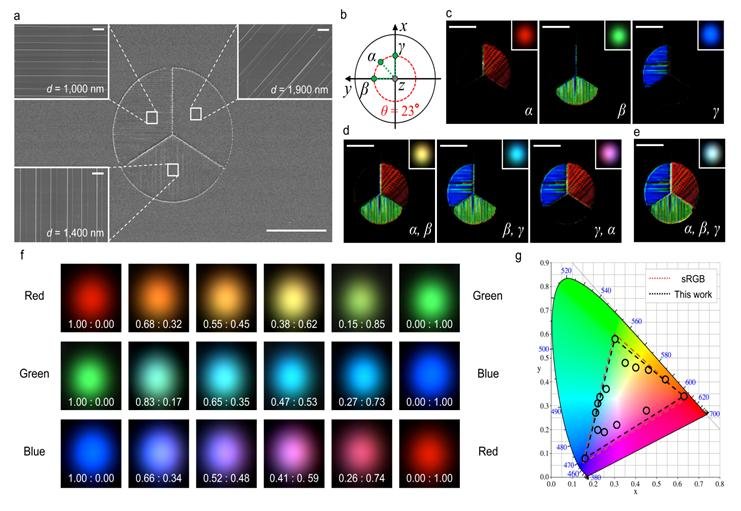

[창원=뉴시스] 회절격자로 3원색(RGB) 화소를 구현한 풀컬러 투명 디스플레이.(자료=한국전기연구원 제공) 2023.08.07. [e-mail]

3D프린팅 노즐을 마치 바느질하듯이 움직여 다리(bridge) 모양(﹇)의 회절격자로 여러 줄 인쇄하는 방식이다.

이번에 구현한 회절격자는 첨단 디스플레이 분야에 활용처가 많을 것으로 기대된다.

회절격자 자체의 투명성에 주목해 스마트 창문이나 거울, 자동차의 헤드업 디스플레이 등 미래형 투명 디스플레이 분야에 활용될 수 있다.

또한, 핵심 구성요소로 이미 회절격자를 활용하고 있는 증강현실(AR) 장치에도 다양하게 적용될 수 있다.

나아가 회절격자는 변형에 따라 다른 색상이 발현되도록 설계할 수 있어, 변형 감지가 필요한 기계공학과 생의학 분야에도 이용이 가능하다.

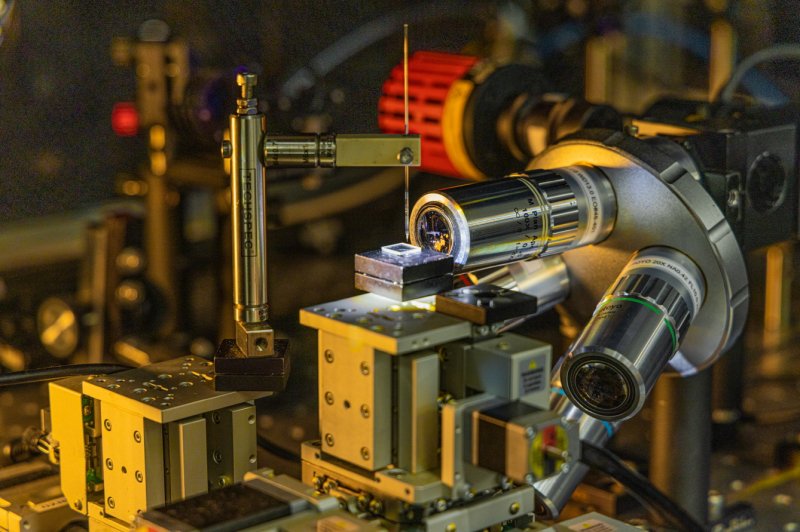

[창원=뉴시스] 한국전기연구원 표재연 박사 연구팀이 첨단 디스플레이용 회절격자 제작에 활용한 '나노 포토닉 3D프린터'.(사진=한국전기연구원 제공) 2023.08.07. [e-mail]

특히, 회절격자 자체로서 다양한 광 물리 연구에 활용될 수 있다.

KERI 표재연 박사는 "기판의 소재나 형태의 제약 없이 원하는 위치에 원하는 구조색을 정확히 구현하는 세계 최고 수준의 3D프린팅 기술이다"면서 "디스플레이 장치의 정형화된 폼-팩터(Form-Factor) 한계를 극복하고, 형태의 다변화를 가져올 수 있을 것"이라고 강조했다.

표 박사는 과학기술연합대학원대학교(UST) 겸임 부교수로도 재직 중이다.

한편, KERI는 원천기술 특허 출원을 완료했으며, 디스플레이 관련 수요 기업을 발굴해 기술이전을 추진할 계획이다.

이번 연구는 KERI의 기본사업인 '전기·전자기기 회로·하우징 일체화 4D프린팅 기술 개발' 과제를 통해 진행됐으며, 연구 성과는 미국 화학회(American Chemical Society)가 발행하는 재료과학 분야 최상위급 SCI 학술지 'ACS Nano' 7월 25일 표지논문으로 게재됐다.
