삼성전기, 업계 최초 '커플드 파워인덕터' 양산

두 개의 파워인덕터 하나의 칩으로 구현 하이엔드급 제품 확대로 시장 공략 가속화

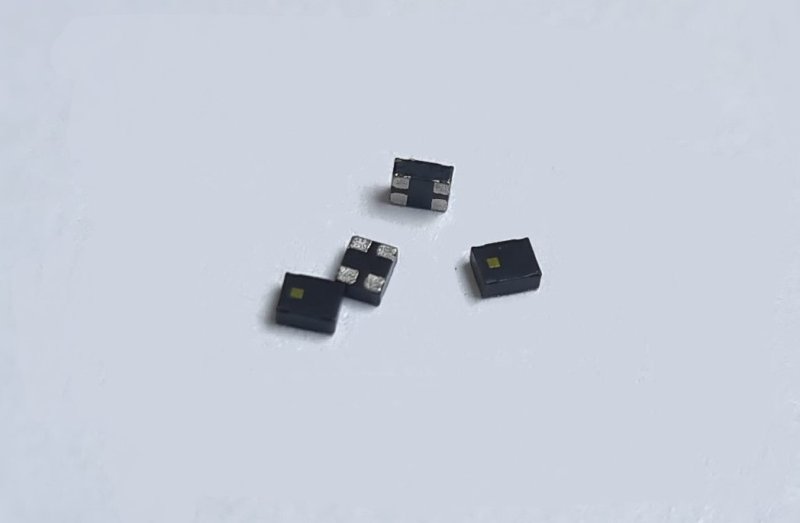

[서울=뉴시스] 삼성전기 커플드 파워인덕터. (사진=삼성전기) 2023.09.10. [e-mail] *재판매 및 DB 금지

[서울=뉴시스] 동효정 기자 = 삼성전기가 두 개의 파워인덕터를 하나의 칩으로 구현한 커플드(Coupled) 파워인덕터 양산에 돌입했다.

삼성전기는 10일 업계 최초로 커플드 파워인덕터 양산에 돌입했으며 하이엔드급 제품 확대로 시장 공략을 가속화한다고 밝혔다. 삼성전기는 지난해 파워인덕터를 담당하는 '전자소자팀'을 '전자소자사업팀'으로 격상하는 조직개편을 단행하고 본격적인 사업 확대에 나섰다.

'제2의 MLCC'라 불리는 파워인덕터는 전원 회로에 적용해 배터리에서 발생한 전력(파워)을 반도체가 필요로 하는 전력으로 변환시키고 전류를 안정적으로 공급하는 핵심 전자부품이다.

삼성전기가 개발한 커플드 파워인덕터는 2016크기(가로 2.0㎜, 세로 1.6㎜)와 2218크기(가로 2.2㎜, 세로 1.8㎜)의 낮은 저항값(전류의 흐름을 방해하는 특성)을 가진 제품 2종이다.

기존에는 두 개의 파워인덕터를 병렬로 연결해 저항값을 낮췄지만, 부품 수 증가와 회로설계 자유도가 제한된다는 단점이 있었다. 삼성전기는 코일간 절연 및 자기장 간섭 문제 등으로 결합 기술을 적용시키기 까다로운 두 개의 코일을 결합시킨 커플드 구조를 적용해 하나의 칩으로 구현하는 데 성공했다.

삼성전기의 커플드 파워인덕터는 기판 위에 얇은 코일형상을 전해도금 방식(표면에 얇은 막을 입히는 방식)으로 형성한 박막형 제품으로, 자성체(자석 성질을 지닌 물체)에 코일을 직접 감아 만드는 경쟁 제품보다 절연(전자기적 간섭이 적은 특성), 저항값 등 전기적 특성이 우수하다.

삼성전기는 MLCC로 축적한 재료기술을 바탕으로 특성이 우수하고 손실이 적은 자성체를 독자 개발했다. 반도체 기판 제조에 사용되는 감광공법(빛을 이용해 회로를 새기는 제조법)을 적용해 두 코일의 간격을 정밀하게 형성했다.

장덕현 삼성전기 사장은 "반도체의 고사양과 고성능화 요구가 지속되면서 파워인덕터가 반도체 성능 차별화의 핵심 부품이 되고 있다"며 "삼성전기는 세계 최고의 소재와 공법기술을 바탕으로 차별화된 제품을 개발하여 파워인덕터 시장을 선도하는 초일류 테크기업으로 도약하겠다"고 밝혔다.
